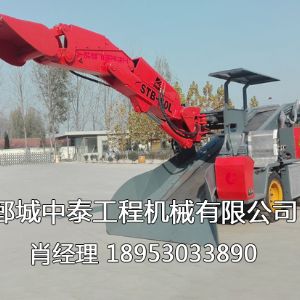

STB-80D STB-100D型大坡度专用履带试扒渣机
功能及特点．
本机主要用于煤矿、非煤矿巷道的装载作业，设备适用于≤30度狭窄大坡度巷道使用；本机采用进口液压先导操纵杆系，结合高 效率液压阀，加快动臂，斗杆速度和输送速度，实现完 美的复合作业性能，保证在各种恶劣条件下实现较佳性能；
本机工作轻便，动作举升定位准，扒取范围广，运料速度快，具有安全、环保、效率高、超节能的特点，完全符合人机工程学设计，能适应各种复杂工况，性能及结构居全国同类产品之首，与进口产品媲美。填补了中小型大坡度矿洞内无机械采矿的空白。
工作范围 | ||
产品型号 | STB-80D | STB-100D |
A挖掘宽度（mm） | ≥4800 | ≥5300 |
B挖取距离（离铲口）（mm） | ≥1700 | ≥1970 |
C挖掘高度（mm） | ≥2800 | ≥3090 |
D挖掘深度（mm） | ≥ 500 | ≥550 |
E卸载高度 （mm） | 1646（可变） | 1760（可变） |
Fzui低装载高度（mm） | 1470（可变） | 1480（可变） |
G卸载距离（mm） | 1600（可变） | 1700（可变） |
Hzui大回转角度 （mm） | ±50 | ±50 |
|
|
|
技术参数 | ||
产品型号 | STB-80D | STB-100D |
整机重量（T） | 8.8/10.8 | 10.8/15.8 |
外形（长×宽×高）（mm） | 6100×1800×1800 | 7100×1800×2200 |
装载能力（m3/h） | ≈80 | ≈100 |
履带内侧宽度（mm） | 1000 可加宽 | 1215 可加宽 |
爬坡能力（。） | ≤30 硬质地面 | ≤30 硬质地面 |
行走速度 （m/min） | 2.1/3.8 | 2.1/3.8 |
离地间隙 （mm） | 280 可加高 | 320 可加高 |
额定工作压力（MPa） | 25/35.5 | 25/35.5 |
电机总功率 （kw） | 30/37 | 37/45 |
zui大物料通过尺寸（长×宽×高）（mm） | 650×680×650 | 650×700×680 |
适用断面（宽×高）（M） | ≥2.3×2.3 | ≥2.4×2.5 |
